Lesson2 - ATU-R的種類

ATU-R(ADSL Transceiver Unit - Remote)為ADSL的用戶端終端設備,經過分歧器,在PSTN上使用DSL技術和電信公司機房的DSLAM(DSL Access Multiplexer)相連,它因為是深綠色的外殼,所以又有個暱稱叫做「小烏龜」。各家固網所使用的ATU-R如下。中華電信CHT台灣固網TFN│東森寬頻電信EBT│速博Sparq

  • 中華電信所提供用戶使用的ATU-R。
Cisco 676/677

最早期ADSL業務剛出來時所使用的第一批機型,散熱其差無比...俗稱小烏龜。

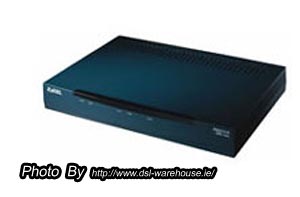

ZyXEL Prestige 642 R/M

89年至90年中第二批台灣北區、中區所使用的機種,由合勤所得標的。散熱比上一台好了一點,但到了夏天...哎,還是一樣啦~~。不過由於這台的「可塑性」非常高,可以改NAT、硬體撥接等功能,所以可說是最棒的一台啦。俗稱大烏龜。

預設IP:192.168.1.1 用Port23 Telnet連進設定
密碼:Try cht或參照上頁所說明的還原密碼。
進入除錯模式恢復預設密碼│設定選單解說│SNMP



ZyXEL Prestige 642 R/M

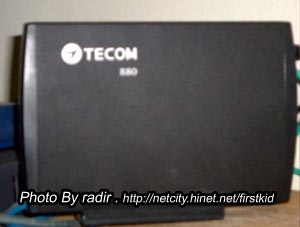

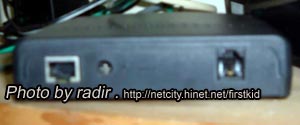

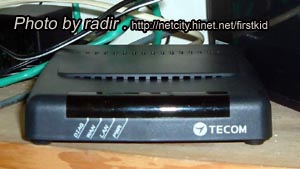

Arescom 東訊 1086/880

89年至90年中台灣南區所使用的機種,由東訊所得標的,下右圖為1086,左圖為880
預設IP:192.168.1.1 用Port23 Telnet連進設定。



Arescom 東訊 1086/880
Arescom 東訊 1086/880
Arescom 東訊 1086/880
Arescom 東訊 1086/880
Arescom 東訊 1086/880

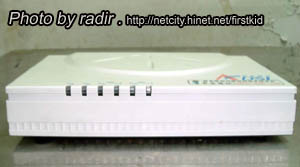

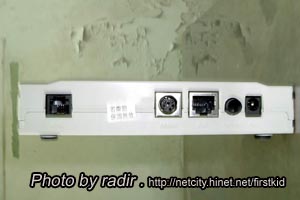

Alcatel SpeedTouch 340

90年中開始供裝的第三批新貨,由台灣國際電子(也就是台灣的阿爾卡特啦)所得標的。散熱又比上代的好了一點,看他機殼上面到處都是洞,白色的機殼,長方 形,有點向便當盒。還有上面不像上兩台的原場外殼樣,加印了一個大大的「中華電信ADSL」的MARK。 俗稱白烏龜。

預設IP:192.168.1.1 用Port80 WEB,Port 23 Telnet連進設定
密碼:Try 12345

進入設定模式│設定選單解說│SNMP



Alcatel SpeedTouch 340

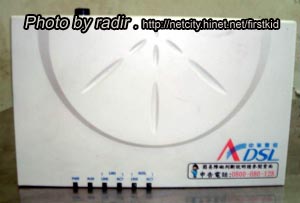

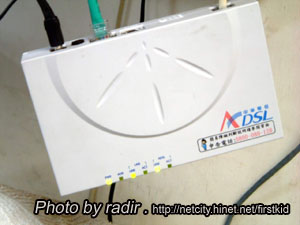

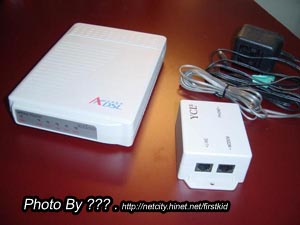

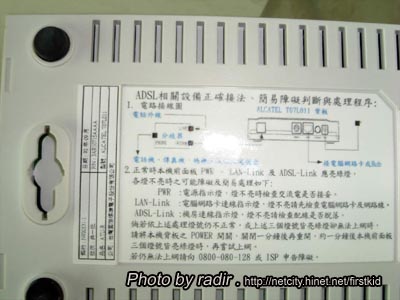

Alcatel SpeedTouch T07L011

台灣國際電子新得標的機型。
預設IP:192.168.1.1 用Port80 WEB,Port 23 Telnet連進設定
密碼:Try chtnadsl adslchtn



Alcatel SpeedTouch T07L011
Alcatel SpeedTouch T07L011
Alcatel SpeedTouch T07L011
Alcatel SpeedTouch T07L011
Alcatel SpeedTouch T07L011

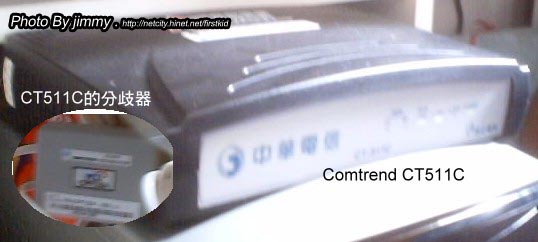

Comtrend CT-511C

91年6月開始供裝的第四批,由康全電訊所得標的。 和台灣固網那台除了外型貼紙不一樣外,可以和下面的比較一下喔,外型的殼幾乎是一樣的。

預設IP:192.168.0.1 用Port80 WEB連進設定
帳號:空白│密碼:預設 12345

進入設定模式設定選單解說中文設定說明手冊程式設定預設值畫面



Comtrend CT-511C

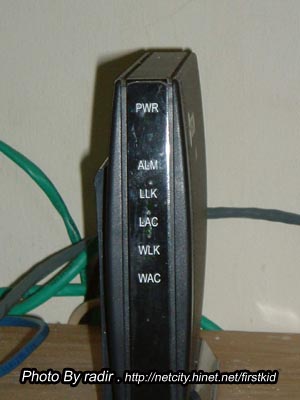

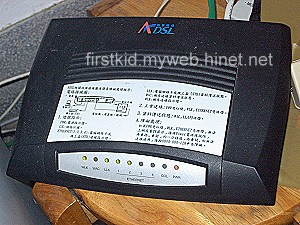

MOD用的數據機

試用到MOD,整套MOD的設備分成兩部分

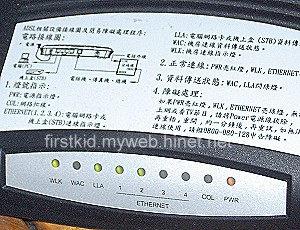

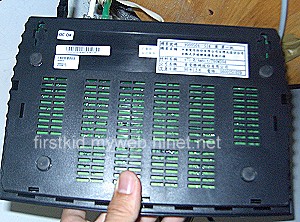

  1. ATU-R,黑色橫躺的,大小和CT511C差不多,後面有DC電源、RJ45孔x5、RJ11孔x1,正面有各Port的連線指示燈,具備10M HUB的功能。

    MOD用的數據機 MOD用的數據機
    MOD用的數據機 MOD用的數據機

    預設IP:192.168.1.1 用Port80 WEB或Port 23 Telnet連進設定
    帳號:空白│密碼:預設 12345

    進入設定模式&設定選單解說

  2. 擺在電視上頭的STB,後面有個RJ45孔、VGA輸出等...使用網路線經由後面的RJ45孔,和ATU-R相接。還有個遙控器。介面操作起來,和電視遊樂器差不多,至於內容...剛起步,沒啥米東西。 大致分為幾大項,電視區~除了無線5台、空大、一些宗教頻道、兩個自製的新聞戲劇台、澳洲ABC,沒有一般第四台所看的到的節目 ,在切換各台時略要等些時間,但是速度還可以接受。畫質呢,經在數位平面電視上的測試,用肉眼還是可以看到有馬賽克的狀況,但還不至於嚴重的影響到收看節目。 隨選視訊區~有類似Hichannel的一堆舊電影、影片、韓劇給你選。注意,只有隨選視訊區的才可以自由暫停倒帶喔。其他電動區有小遊戲,如貪時蛇...可以用搖控器上下左右...。
    MOD用的數據機


  • 台灣固網所採用的ATU-R

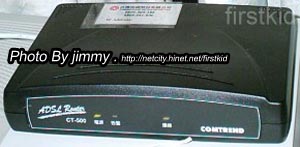

Comtrend CT-500

民營固網─台灣固網所採用的ATU-R。圖中這版的CT-500,不如舊版的擁有五顆LED,面板上只有三顆LED:電源、連線、警告,連線LED沒有RX,TX指示(舊版的有)且也不會隨著資料傳遞而閃爍。

預設IP:192.168.1.1(或Gateway IP) 用Port23 TELNET連進設定
帳號:root│密碼:預設 TFN6666

-->
設定選單



Comtrend CT-500
